同新工程 2021年6月8日
2021年6月8日上午,随着第四区钢结构屋盖被提升就位,位于城市绿心森林公园西北部的城市副中心图书馆项目实现结构封顶。从高空俯瞰,图书馆撑起一个由144片“银杏叶”组成的“森林伞盖”。图书馆的设计理念源于中国传统文化符号“赤印”,造型别致,整个项目安装144根叶片钢柱,每根钢柱未来都将被装饰成“树干”,屋顶由144片形如银杏叶片的钢结构拼接而成,犹如伞盖,为市民营造出置身森林之感,因此图书馆又名“森林书苑”。整个屋盖采用整体提升技术,先在地面将屋盖钢结构拼装好,然后通过液压系统将屋盖整体抬起,后与图书馆柱顶对接。由于屋盖钢结构跨度大、吨位重,因此整体屋盖被分为4个区域分区进行提升。区域有38个叶片,面积达7400平方米,提升重为1400吨,总共提升重量为4185吨。

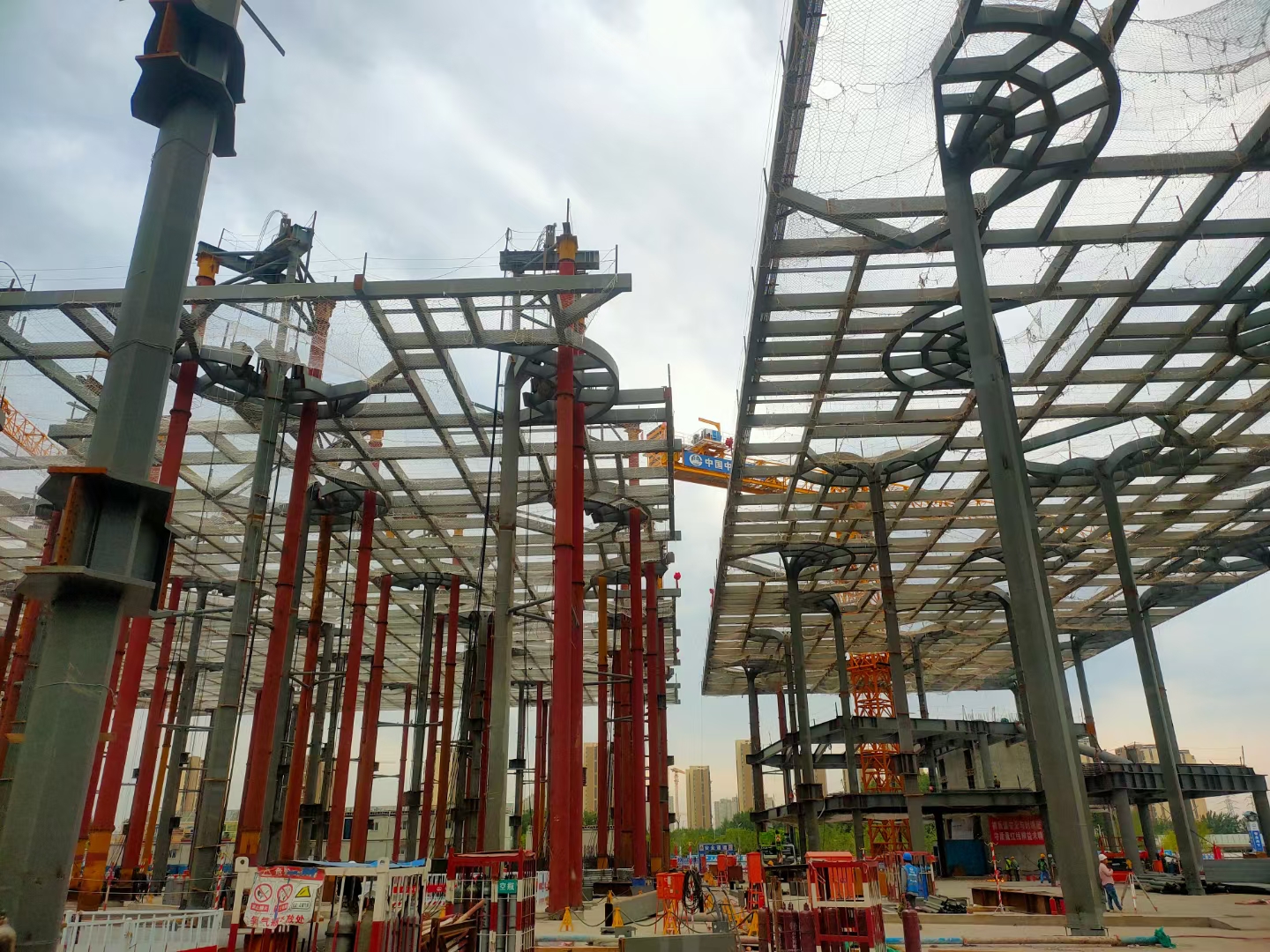

提升过程中
优美的设计给施工带来了很大的难度。钢结构屋盖的吊装,对结构的精度要求特别高,使得屋盖钢结构的整体提升成为项目建设中的重点和难点。在整体提升过程中,一旦受力不均匀,仍然容易发生局部变形。采用多点位同步提升的方式,计算机根据数据反馈传递控制指令,实现同步动作、负载均衡、姿态矫正、应力控制、过程显示和故障报警等多种功能。第四区钢结构屋盖提升设置了38个提升点,每个点位可提供100吨提升力。

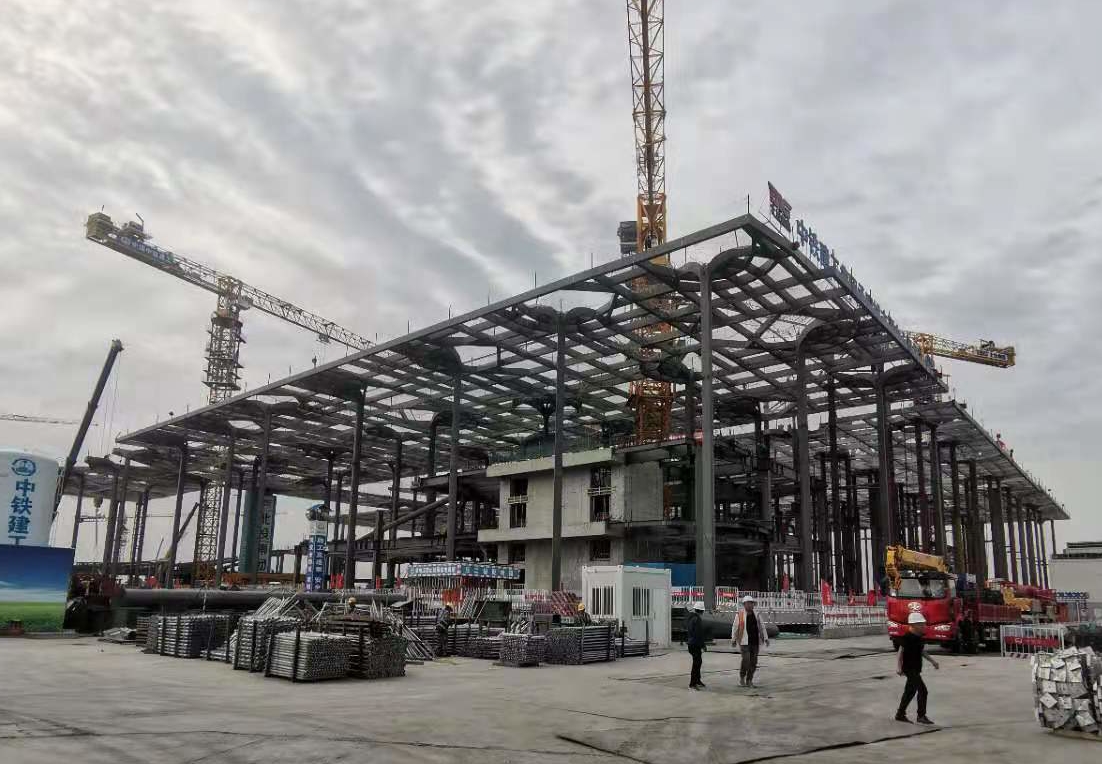

提升就位 提升技术人员
|
