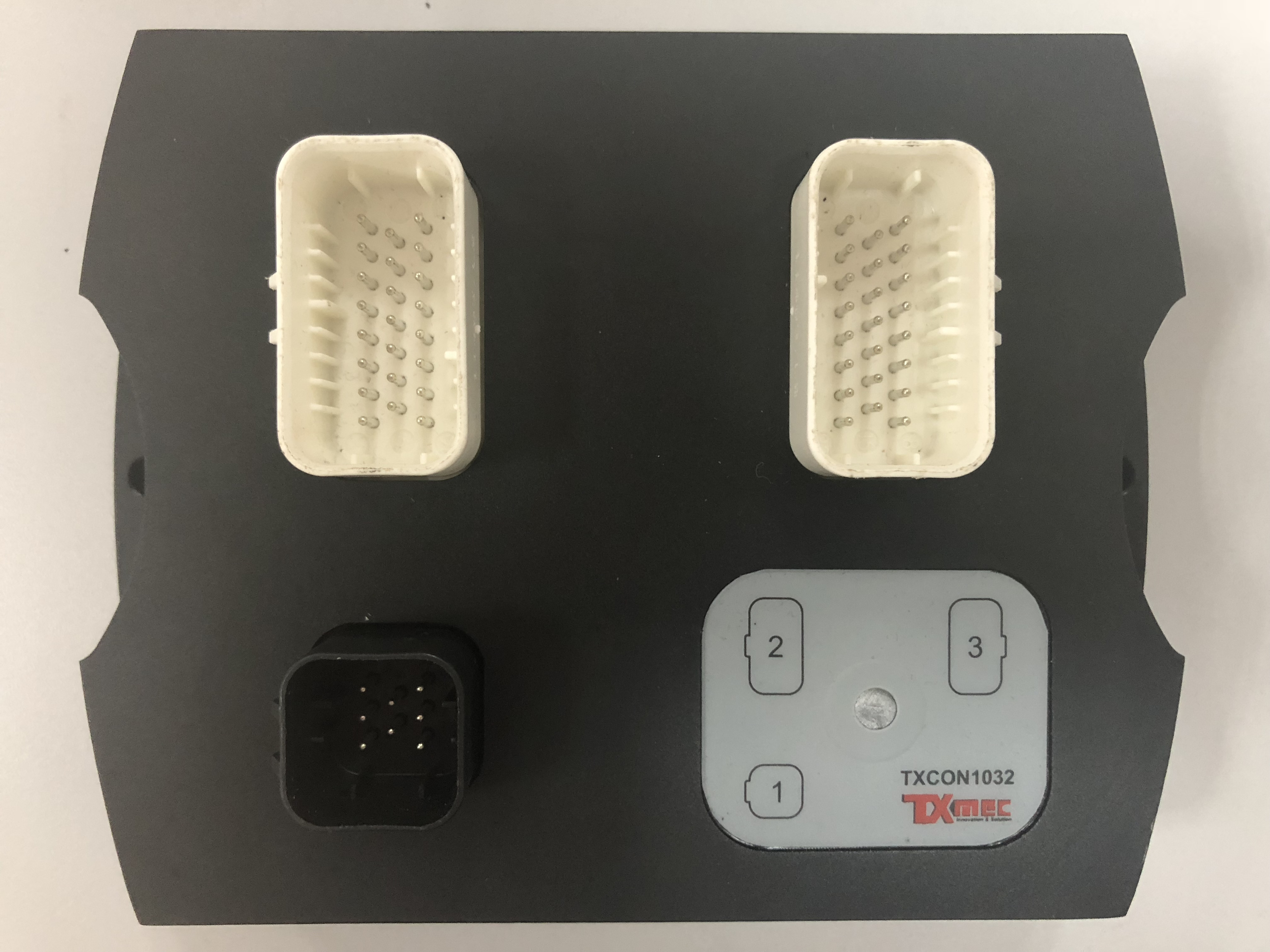

车载模块TXCON1032
（1）主要技术指标
单电源供电，+18～+36V的电压输入；
双路CAN总线通讯，支持CAN2.0B协议规范；
4路转换精度为12位的模拟量输入通道，其中两路为4~20mA输入，2路为电压型输入检测，输入范围为0~24V；
16路隔离型开关量输入通道，输入电流5mA；
16路隔离型大功率驱动输出通道，单路驱动电流为4A，瞬间极限电流可达8.5A；
电源极性保护；
驱动输出过热保护；
驱动输出短路保护；
1x8pin AMP防水接头；2x23pin AMP防水接头；
外型尺寸：158mm x 126mm x 44mm；
存储环境温度：-40℃~125℃；
工作温度：-25℃~85℃；
防水等级：IP67；
（2）环境测试
|
测试项目
|
测试标准
|
测试方法
|
|
低温
|
GB/T 2423.1-2001
|
Test Ab
|
|
高温
|
GB/T 2423.2-2001
|
Test Bb
|
|
振动
|
GB/T 2423.10-1995
|
Test Fc
|
|
防水防尘
|
GB 4208-2008
|
IP67
|
（3）EMC测试
|
测试项目
|
测试标准
|
测试等级
|
|
ESD静电
|
IEC61000-4-2:2008
|
CLASS B
|
|
GB/T17626.2-2006
|
|
EFT/B群脉冲
|
IEC61000-4-4:2010
|
CLASS B
|
|
GB/T17626.4-2008
|
|
雷击浪涌
|
IEC61000-4-5:2009
|
CLASS B
|
|
GB/T17626.5-2008
|
|
道路车辆-沿电源线的电瞬态传导
|
ISO7637-2:2004
|
CLASS B
|

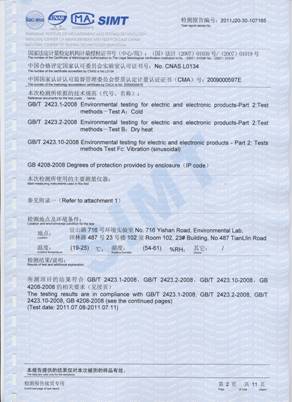

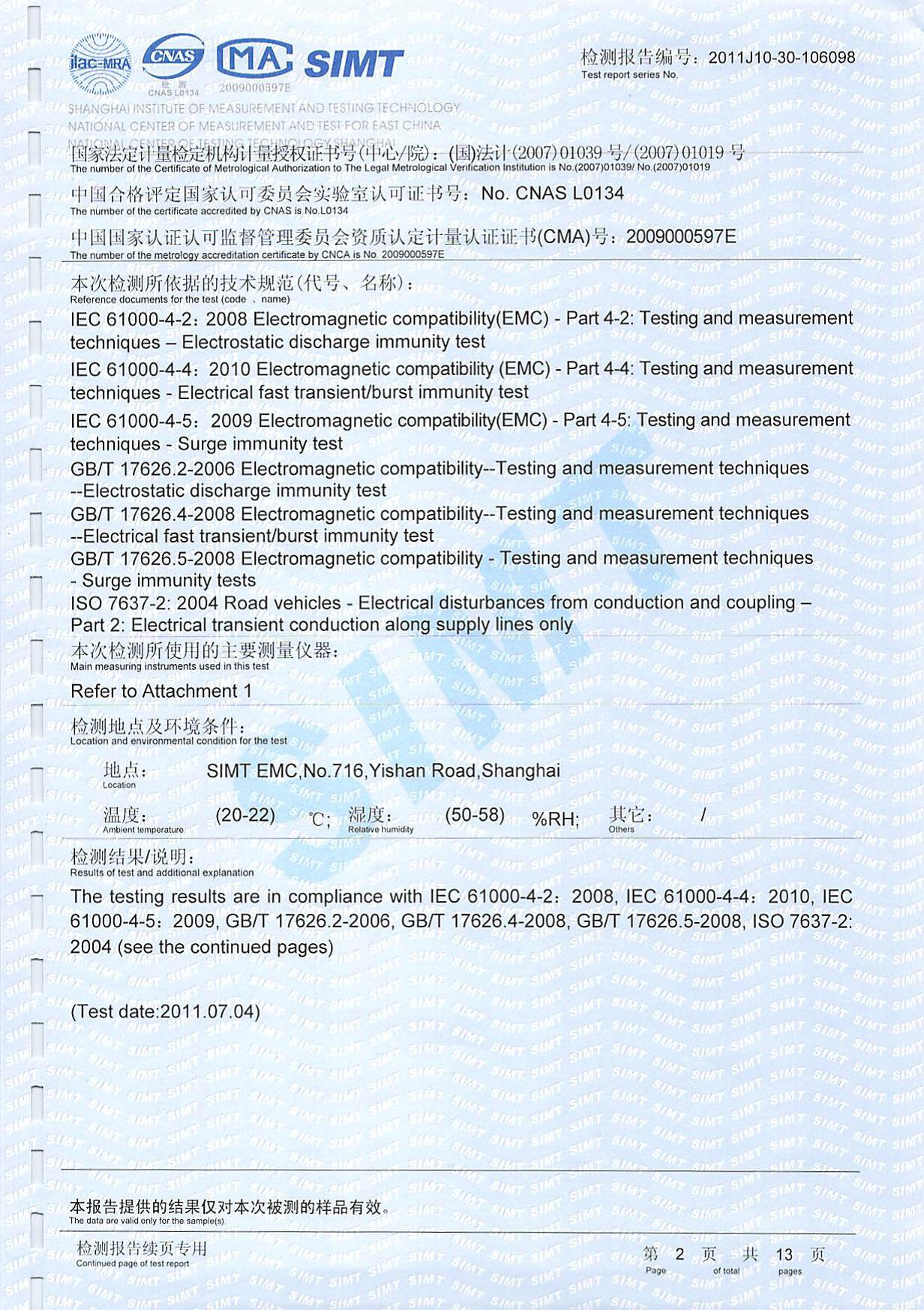

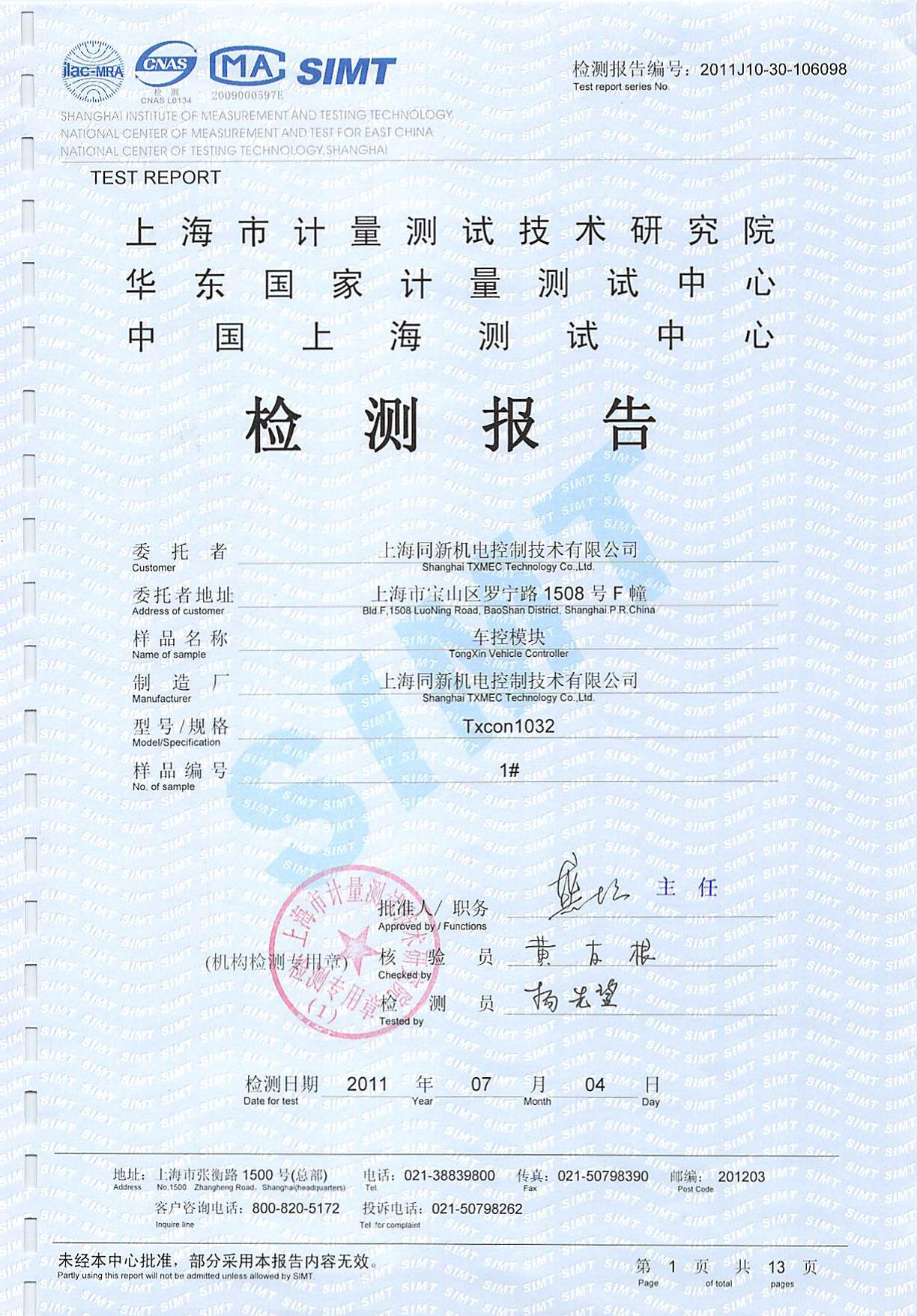

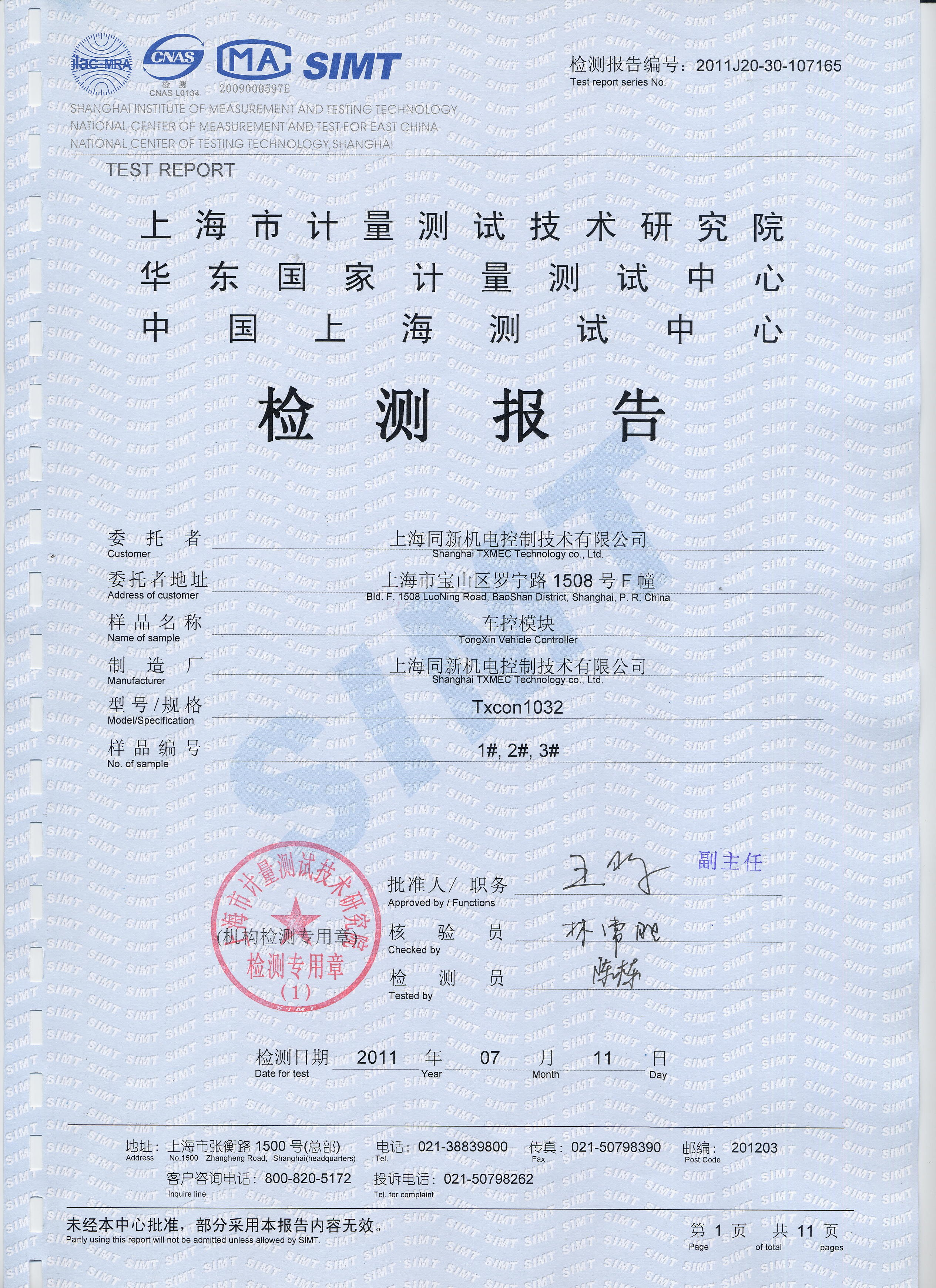

（4）环境及EMC测试证书
|
2018-08-02
