同新工程 2024年9月29日

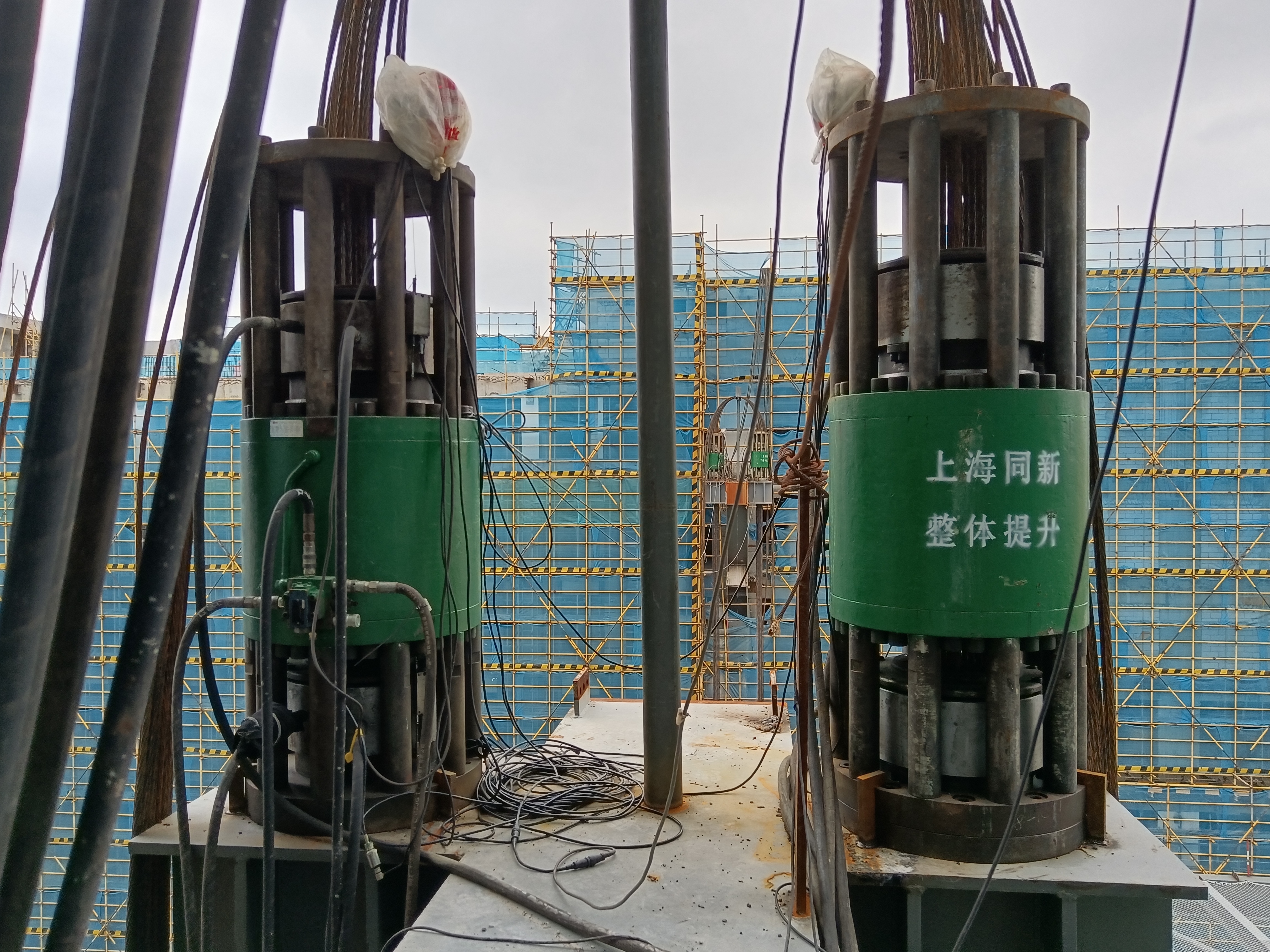

9月29日上午,通过全自动化提升作业,历时6小时,重达1500吨的福州公安局业务用房南侧主体钢桁架随着8台350吨提升油缸同步作业成功提升到45米的高度。本次提升的主体钢结构大跨度桁架主要分布在地上结构的F7~F10层。其中,桁架层高度为36米,整体提升高度至45米(从地面提升至最高点),最大跨度为42米。项目团队对桁架结构开展专项分析和反复调研论证,克服了施工场地狭窄、吊装工况复杂、重型多层、超长超重、钢构件量大等众多不利因素,采用地面原位拼装、整体液压同步提升技术,在确保桁架整体提升过程的安全性和稳定性的同时,也大大缩短了施工周期,降低了材料和能源消耗,助力绿色低碳发展。

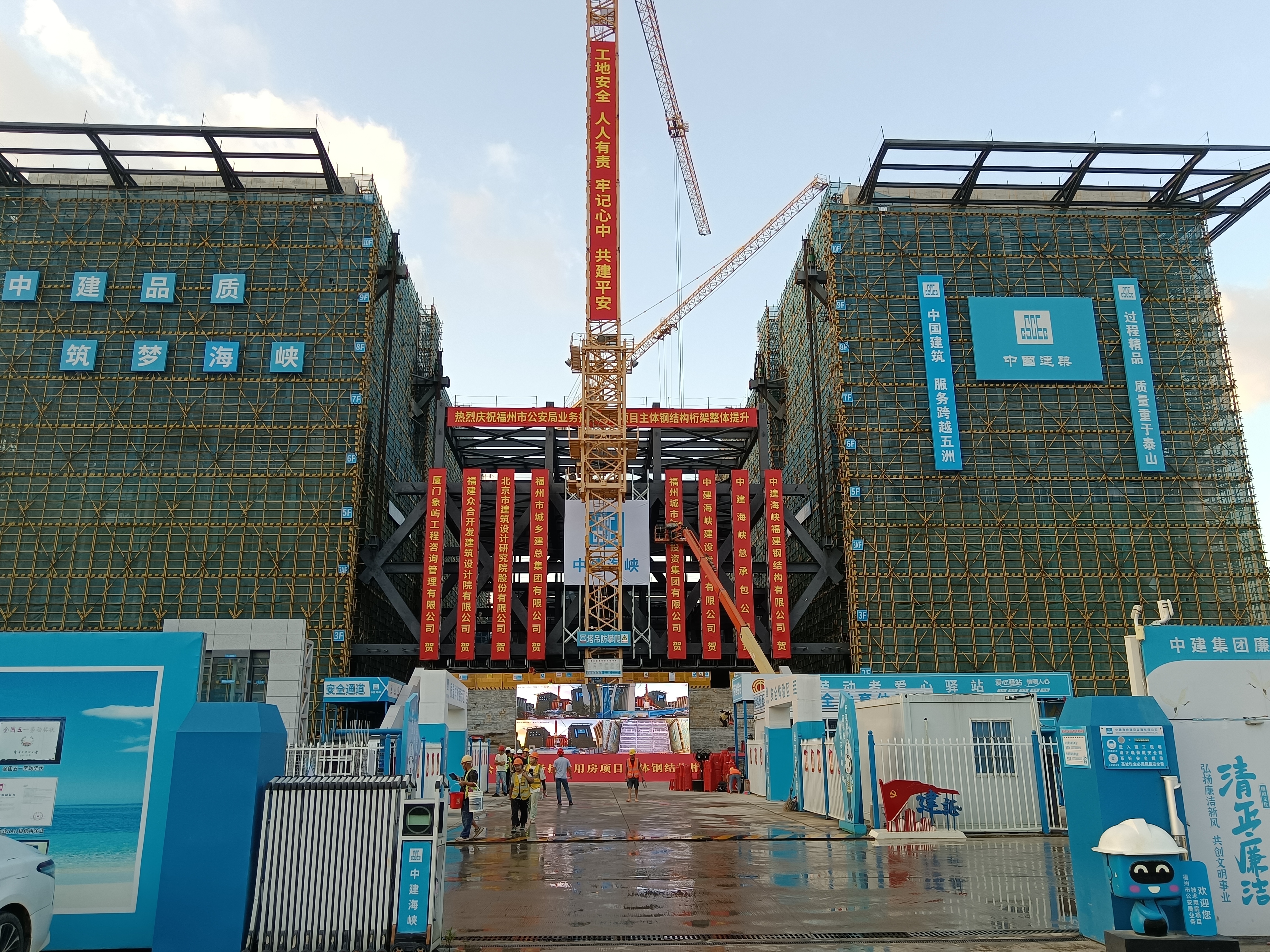

钢桁架提升脱架
主体结构型式主要采用两侧主楼型钢混凝土组合结构+主楼间钢桁架连体结构。主体钢结构体系由钢板剪力墙结构+钢骨柱+钢骨梁+钢桁架连体结构+屋面大悬挑桁架构成。幕墙钢结构体系由外围悬挂石材+玻璃幕墙轻钢骨架构成。为助力大吨位、大跨度的重型钢结构高空稳步提升,项目团队运用BIM搭建三维模型,辅助施工方案制定和施工过程模拟技术,确保方案的经济性、科学性、安全性,整体提升前采用虚拟预拼装技术并结合有限元分析,模拟整个提升工况,确保提升姿态最优、悬停对接准确。

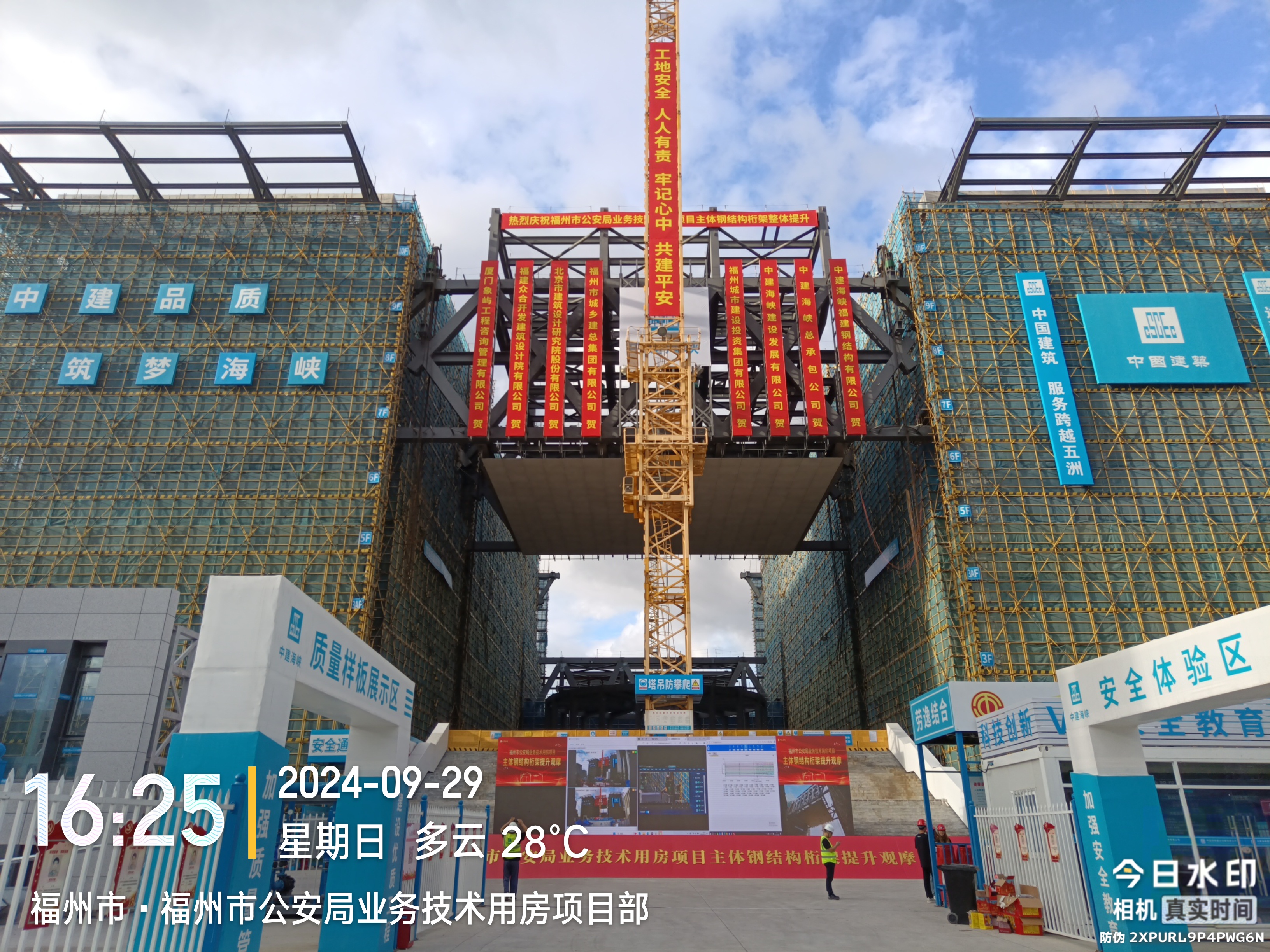

钢桁架提升到位
|
