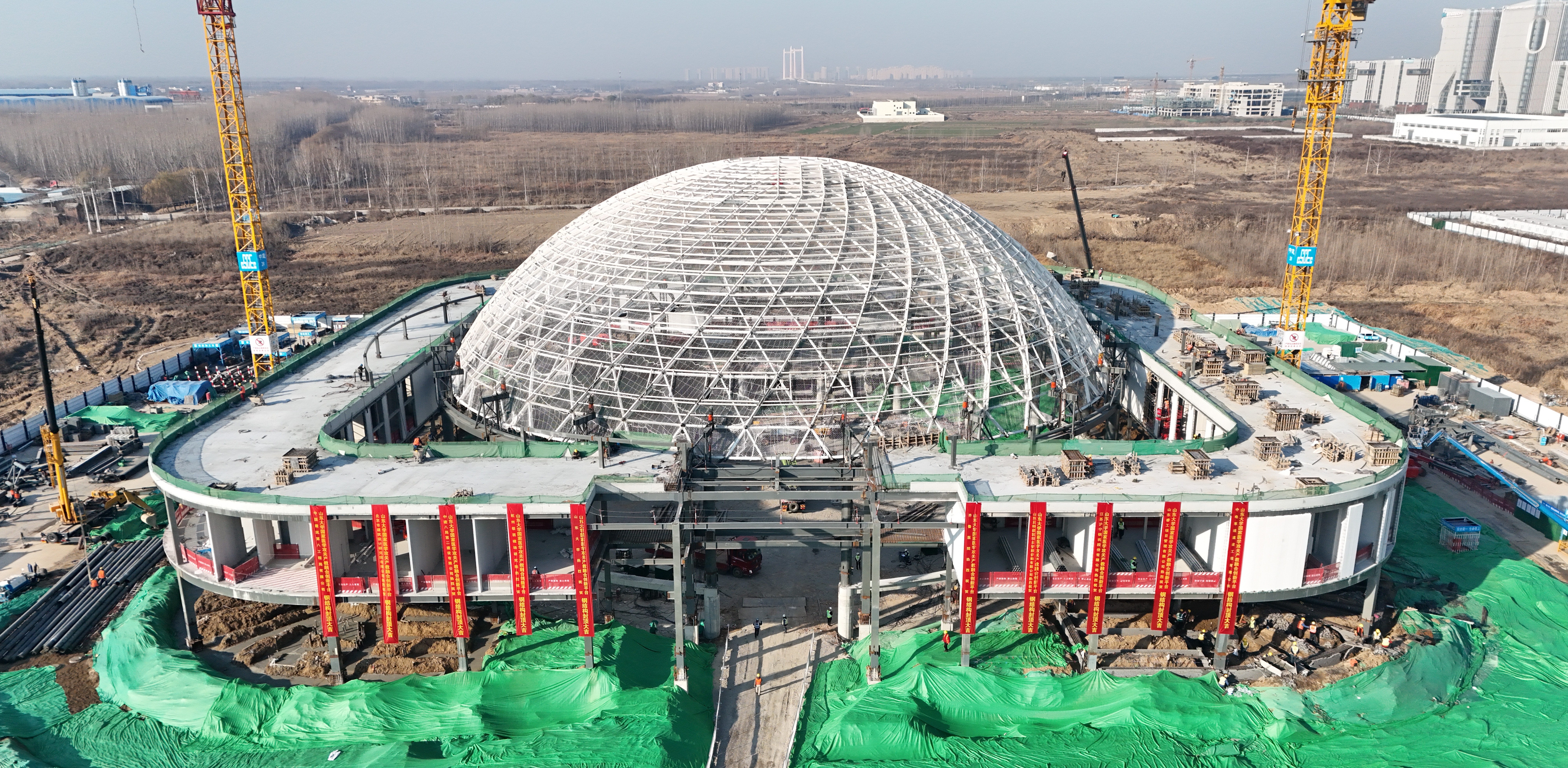

2024年12月16日,随着穹顶钢屋盖第2次整体提升,齐鲁医院穹顶钢屋盖顺利提升到位。齐鲁医院穹顶钢屋盖为半球形单层穹顶结构,穹顶底直径为72.4m,自高为23.5m,穹顶设计顶标高为33.6m,底标高为10.1m,主要由鼓形节点和箱型杆件组成。

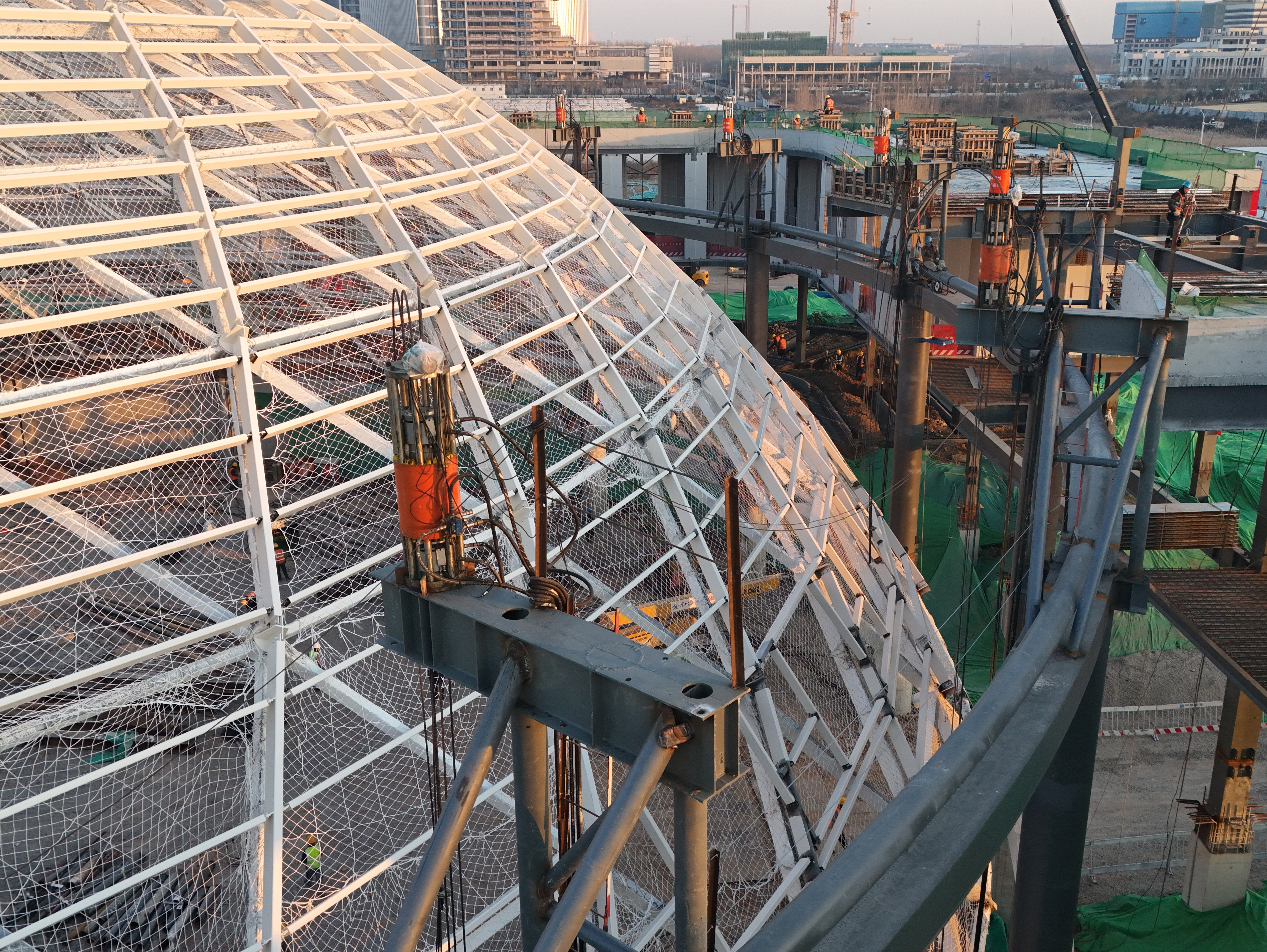

为保证穹顶拼装质量和拼装难度,控制穹顶结构变形,降低高空施工安全风险,同新公司设计人员通过施工方案优化整合,工艺创新,采用“低位拼装+2次整体同步提升”施工工艺。首先将穹顶28m直径部位降低拼装高度,通过设置八组塔架,布置8个提升吊点,拼装完成后进行第1次提升,与周围穹顶结构进行合龙嵌补,形成完整穹顶结构,拆除第一次提升临时结构;其次利用穹顶自身支撑结构,布置20个提升吊点,进行第2次提升,将穹顶钢屋盖整体提升到设计位置;最后进行穹顶结构与原支撑结构进行合拢嵌补,完成穹顶钢屋盖的安装。第1次提升重量201吨,第2次提升重量462吨。
提升操作过程中
上海同新机电控制技术有限公司负责施工方案优化设计、结构计算和整体提升施工,为超高大跨径单层穹顶屋盖结构安装实施提供最优解决方案。
|
