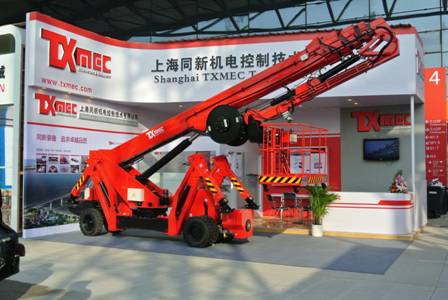

1、34米直臂蜘蛛车
1.1主要技术参数
|
有效载荷
|
200kg
|
|
平台高度
|
32米
|
|
工作高度
|
34米
|
|
行驶速度
|
2km/h
|
|
爬坡能力
|
25%
|
|
整机旋转角度
|
360°
|
|
平台旋转角度
|
90°+80°
|
|
工作平台尺寸
|
2x0.9x1.1m
|
|
动 力
|
柴油机2.2KW，220VAC
|
|
收 藏 尺 寸
|
7.5x1.4(0.99)x1.99m
|
|
支腿支承尺寸
|
3.35x4.52m
|
|
整机重量
|
7000kg
|
1.2产品说明
1.2.1两种动力可延长工作时间：在繁重持续的工作条件下可使用交流，在室外接电源不方便时可用直流，并且不会导致空气污染和噪音污染。
1.2.2可折叠液压支腿：方便快速打开。支腿上的每一个安全锁都有各自的二极管指示灯和警报器。
1.2.3可旋转工作篮：为了提供最大的工作空间。
1.2.4短臂：方便快捷获取和跨越障碍物。短臂的作用很大，尤其与伸缩臂一起使用的时候。
1.2.5坚硬的全钢结构：结实耐用的可润滑全钢结构可以长时间工作。
工作平台的控制盒和地面操作盒：操作可控制钥匙开关可以防止错误使用。
1.2.6电动液压驱动控制：可持续改变快速或精确的运动。
工作平台上的电动液压驱动控制可持续改变举升操作的速度快慢（通过分压计）。
1.2.7举升操作时可充电：电池可随时充电。
1.2.8 当发动机启动时，电池可自动充电。
1.2.9 紧急停止：在工作平台和地面上都可操作。
1.2.10紧急降落系统：不可预测的故障发生时，选用紧急降落系统。
1.2.11载重自动管理系统：确保工作篮一直处于安全工作载重状态。
1.2.12在固定空间零尾部旋转：防止在旋转操作时发生事故。
1.2.13主从式工作篮调节：匀速分步调节系统。
1.2.14工作平台上的调节传感器系统：确保工作篮自动安全调节。
1.2.15工作平台的栏杆：以防伤手。
1.2.16低电量自动控制：可延长电池寿命。
1.2.17自动锁定转动装置：在工作时保护旋转平台。
1.2.18支腿上的大型支撑板：确保额外调配稳定性。
1.2.19衬套里的油槽：确保机器联接处的理想润滑。
1.2.20保养简捷：所有的液压阀门和电子限位开关的数量都是由液压和电子图表决定的。
1.2.21完整的文件：操作手册，电子和液压图表。
1.2.22安全可靠性：符合标准：EN280
1.2.23故障诊断：配备故障诊断系统，以故障代码形式显示设备故障情况。
一、 18m曲臂蜘蛛车
1.主要技术参数
|
型 号
|
TXQB-18RXBD/L
|
|
工作高度
|
18米
|
|
平台高度
|
16米
|
|
水平延伸
|
7米
|
|
承重能力
|
200KG
|
|
转台旋转
|
360°
|
|
平台旋转
|
82°
|
|
平台尺寸
|
1.25*0.8*1.1米
|
|
电瓶充电
|
24V /15A
|
|
柴油引擎
|
10KW
|
|
运输长度
|
4.5米
|
|
运输宽度
|
1.5米
|
|
运输高度
|
1.98米
|
|
操作宽度
|
3.3/3米
|
|
总 重 量
|
2200KG
|
|
爬坡能力
|
21.8°（40%）
|
|
履带长度
|
1.5米
|
|
控制方式
|
比例控制
|
|
液压支腿：
|
+
|
|
液压驱动：
|
+
|
|
交流电到平台：
|
+
|
|
备注：最新机型参数以交付使用为准。
|
|
|
